產品型號: Type34-NI
產品名稱:34型窄幅皮帶輸送機
>>說明
定速：1.6～38m/min
>>仕様

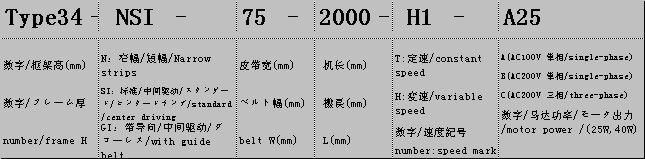

型號標記方法
標準式樣(單位：mm)
| 機高 | 150 | 電源 | AC100V(單相），AC200V（單相），AC200V（三相） | |||||||
| 皮帶速度 | 定速，變速 | 皮帶材質 | PVC皮帶（標準），PU帶 | |||||||
| 電機功率 | 25W/40W/60W/90W | 附屬件 | 腳，護欄，其它… | |||||||

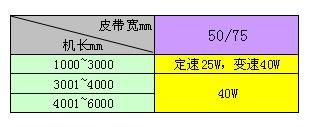

標準設定電機功率表

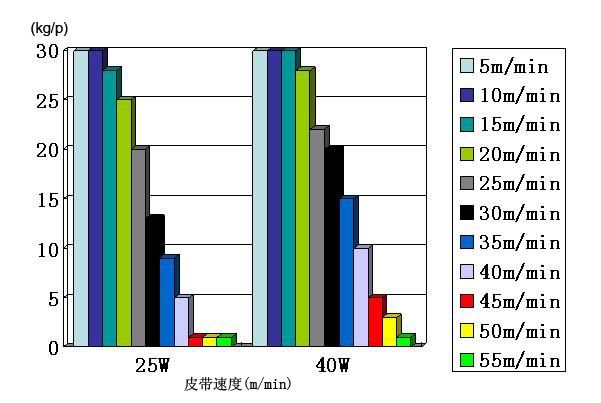

搬送能力表（定速）
皮帶速度表
| 減 速 比 | 速度記號 | 定速(m/min) 50/60Hz | 速度記號 | 変速(m/min) 50?60Hz | |||||
| 1/180 | T1 | 1.6/1.9 | H1 | 0.11～2.1 | |||||
| 1/150 | T2 | 1.9/2.3 | H2 | 0.13～2.6 | |||||
| 1/120 | T3 | 2.4/2.9 | H3 | 0.16～3.2 | |||||
| 1/100 | T4 | 2.9/3.5 | H4 | 0.20～3.9 | |||||
| 1/90 | T5 | 3.2/3.9 | H5 | 0.22～4.3 | |||||
| 1/75 | T6 | 3.9/4.6 | H6 | 0.26～5.2 | |||||
| 1/60 | T7 | 4.8/5.8 | H7 | 0.33～6.5 | |||||
| 1/50 | T8 | 5.8/7.0 | H8 | 0.39～7.7 | |||||
| 1/36 | T9 | 8.1/9.7 | H9 | 0.54～10.8 | |||||
| 1/30 | T10 | 9.7/11.6 | H10 | 0.65～12.9 | |||||
| 1/25 | T11 | 11.6/14.0 | H11 | 0.78～15.5 | |||||
| 1/18 | T12 | 16.2/19.4 | H12 | 1.08～21.5 | |||||
| 1/15 | T13 | 19.4/23.3 | H13 | 1.30～25.9 | |||||
| 1/12.5 | T14 | 23.3/27.9 | H14 | 1.55～31.0 | |||||
| 1/9 | T15 | 32.3/38.8 | H15 | 2.16～43.1 | |||||
>>示意圖
